重型横梁式货架

一、 技术方案说明
二~样品:: http://detail.china.alibaba.com/buyer/offerdetail/22836110.html

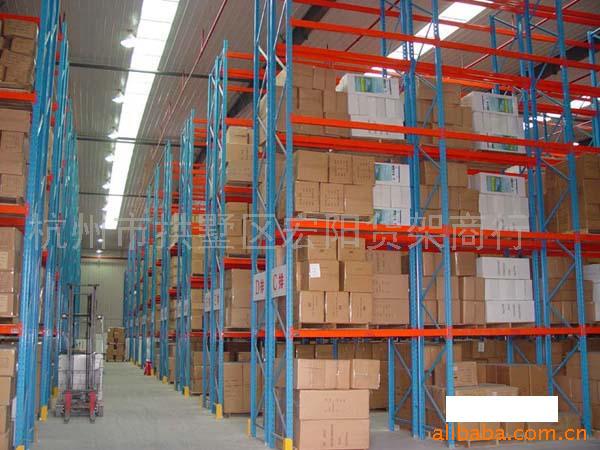

1.货架方案、结构示意图见附图
2.货架型号：重型插接组合可调式货架。
3.货架结构形式：横梁式货架，柱片为装配式结构，横梁与柱片之间采用柱卡插接连接， 并设以安全销锁定；相邻背靠背方向柱片之间采用隔撑加强连接，货架立柱底吧部与地面由货架立柱底部与地面由膨胀螺栓连接，这样货架的稳定性大大增强；所有通道拐弯处货架的底部均设置了护脚，以防止叉车在行驶中直接撞击货架而使货架损伤，提高了操作的安全可靠性；
4.单元货架规格：W   ×D    ×H   ；
5.单元托盘规格与最大载重量W   ×D        ㎏/托盘
6. 总货位数：
7.货架材质：上海宝刚集团优质冷轧钢；
立柱:80*60*2.0  横梁:100*50*1.5   连杆:300*40*80*1.8   护脚:100*50*300*4
立柱:90*70*2.0 横梁: 120*50*1.5`2.5 连杆:300*40*80*1.8  护脚:100*50*300*4焊接工艺：CO2气体保护焊，自动焊接；

7. 表面处理方式：经严格的除油、酸洗、磷化前处理工艺 （-10道工序）后，再进行全自动环氧树脂静电喷塑；
8. 重型货架的优点：
a) 全组装式结构，随意组合，安装、拆卸方便灵活；
b) 山数控冲床、高精度专用轧机轧制的立柱与横梁，材料截面优化，精度高，承载能力强；
c) 层高每75㎜节距任意可调；
d) 横梁与立柱的连接为斜面契紧式结构连接牢固；
e) 货架材料为宝钢优质冷轧钢材，内部品质、承载性能、外观都非常优越；
f) 全部货架表面静电喷塑处理，喷塑表面光滑、平整、牢靠、漂亮，颜色可由需方选定，塑粉采用阿克苏粉沫。
